Hur kontrollerar man om Quick Connector för billuftkonditionering fungerar korrekt?

För att kontrollera om en snabbkoppling för billuftkonditionering fungerar korrekt, inspektera den för fysisk skada, kontrollera att låsklämman sitter ordentligt, kontrollera att det inte finns något köldmediumläckage och testa att kontakten kopplas in och släpper korrekt . Snabbkopplingar på AC-system för bilar förenar högsidan och lågsidans kylmedelsledningar till kompressorn, kondensorn och förångaren utan att behöva gängade kopplingar. En felaktig anslutning kan orsaka förlust av köldmedium, fel på AC-systemet eller – i allvarliga fall – farligt högtrycksköldmedieutsläpp. De flesta kontroller kan utföras med grundläggande verktyg, en köldmedieläckagedetektor och en grenrörsmätare, och bör utföras när AC-systemet visar minskad kylprestanda, ovanliga ljud eller synliga tecken på oljeförorening nära armaturerna.

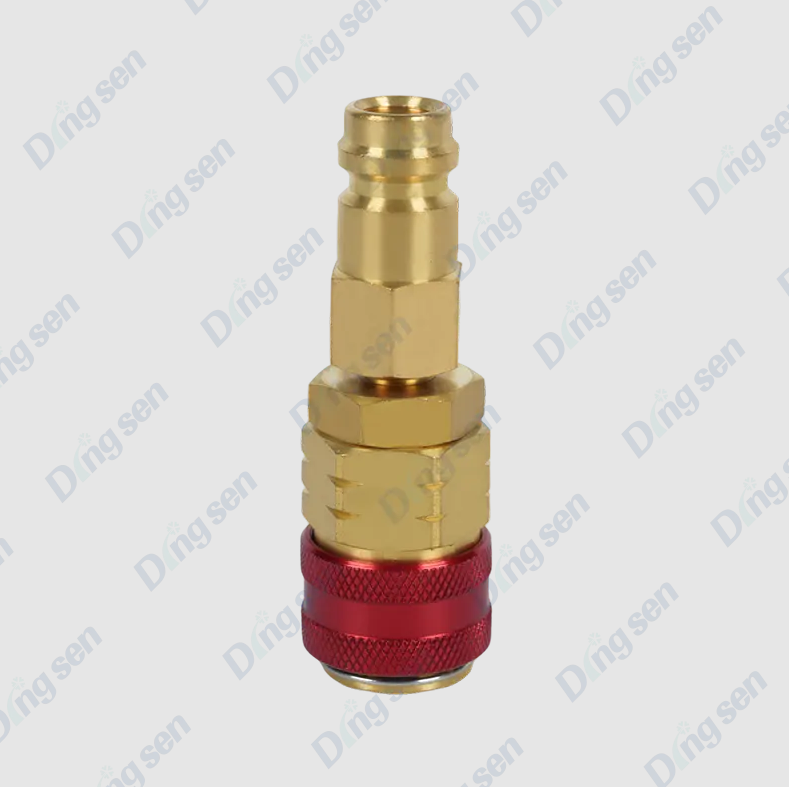

Hur AC Quick Connectors fungerar och var de misslyckas

AC-snabbkopplingar för bilar använder en fjäderbelastad inre ventil och en extern låsring eller klämma för att skapa en tät, tryckklassad anslutning mellan köldmedieledningar. När hankopplingen trycks in i honkroppen trycker den ned en intern ventil av Schrader-typ, vilket gör att köldmediet kan flöda. Låsklämman snäpper fast i ett spår för att förhindra oavsiktlig urkoppling under tryck - vanligtvis 15–30 bar på den höga sidan och 2–5 bar på den låga sidan av ett standard R-134a eller R-1234yf system.

De vanligaste felpunkterna är:

• O-ringstätning degradering — den inre O-ringen hårdnar, spricker eller sväller över tiden, vilket gör att köldmediet kan sippra förbi tätningen.
• Skada eller förlust av låsklämman — en klämma som saknas, böjd eller sprucken gör att kontakten delvis kan lossa under systemtryck.
• Kroppssprickor eller deformation — fysisk påverkan, överdragning under installationen eller långvarig termisk cykling kan spricka kopplingsstommen.
• Internt ventilfel — En fast eller korroderad inre ventil kanske inte öppnar helt, vilket begränsar köldmedieflödet och minskar AC-prestanda även när anslutningen verkar intakt externt.
• Kontaminering — smuts, skräp eller fukt som kommer in genom en frånkopplad koppling kan skada ventilsätet och O-ringens tätningsytor.


Säkerhetsföreskrifter innan du inspekterar AC-snabbkontakter

AC-köldmediesystem arbetar under betydande tryck och innehåller kemikalier som kan orsaka köldskador, ögonskador eller kvävning om de släpps plötsligt. Innan du påbörjar någon inspektion eller praktisk testning, observera följande försiktighetsåtgärder:

• Använd skyddsglasögon och isolerade handskar hela tiden när du arbetar nära trycksatta köldmedieledningar.
• Koppla aldrig bort en snabbkoppling när systemet är trycksatt . Återvinn alltid köldmediet med certifierad återvinningsutrustning innan du tar bort någon kontakt.
• Arbeta i en välventilerat område . Köldmedieångor är tyngre än luft och tränger undan syre på golvnivå.
• Låt motorn och AC-systemet att svalna i minst 15–20 minuter efter drift innan du hanterar kontakter nära kompressorn eller kondensorn, där temperaturen kan överstiga 80°C.
• Observera att R-1234yf är lätt brandfarligt (A2L-klassificering) . Håll antändningskällor borta från arbetsområdet när du inspekterar system laddade med detta köldmedium.

Steg-för-steg visuell och fysisk inspektion

Börja med en noggrann visuell och manuell inspektion innan du använder några diagnostiska instrument. Detta steg identifierar majoriteten av uppenbara kontaktfel och tar mindre än fem minuter per kontakt.

Kontrollera om det finns oljefläckar runt kontakten

Köldmediesystem använder PAG- eller POE-olja för att smörja kompressorn. När köldmediet läcker förbi en kopplingstätning, bär det kompressorolja med sig och lämnar en mörk, fet rest eller oljig film runt anslutningsstommen och på närliggande slang- eller rörytor. Även en liten oljefläck i storleken av ett mynt är en pålitlig indikator på ett tätningsfel. Kontrollera både anslutningsstommen och en radie på 10–15 cm av det omgivande slang- och konsolområdet.

Inspektera låsklämman

• Bekräfta låsklämma (hållningsring) finns och helt insatt i spåret runt anslutningsstommen. En korrekt placerad klämma ska sitta jämnt med eller något stolt över kontaktytan – inte vinklad, delvis insatt eller saknas.
• Leta efter sprickor, deformation eller missfärgning i klippet. Plastklämmor som har utsatts för långvarig värme (vanliga nära kompressorn) blir spröda och kan spricka även när de ser intakta ut.
• Försök försiktigt dra isär kontakten axiellt för hand utan att släppa klippet. En korrekt låst kontakt ska visas noll axiell rörelse . Varje märkbar spaltöppning under handdragkraft indikerar att klämman inte griper in i låsspåret ordentligt.

Inspektera anslutningskroppen

• Undersök hela den yttre ytan för sprickor, nagg eller vitaktiga stressmärken i plastkroppen. Var särskilt uppmärksam på området omedelbart bakom låsspåret, som utsätts för den högsta dragspänningen under trycksättning.
• Kontrollera metallkontakter för korrosion, gropbildning eller gängskador på sittansikterna.
• Kontrollera att kontakten är helt sittande — Hanbeslaget ska sättas in till den punkt där låsklämman snäpper, utan något synligt mellanrum mellan han- och honkroppsytorna. En ofullständigt insatt kontakt är en mycket vanlig orsak till långsam förlust av köldmedium.

Metoder för upptäckt av köldmedieläckage

Enbart visuell inspektion kan inte bekräfta att en kontakt är läckagefri under drifttryck. Använd en eller flera av följande detekteringsmetoder för att bekräfta tätningens integritet.

Elektronisk läckagedetektor

En elektronisk köldmedieläckagedetektor är den snabbaste och känsligaste metoden för att lokalisera kontaktläckor. Uppvärmda dioddetektorer kan känna av köldmediekoncentrationer så låga som 5 ppm (parts per million) , långt under det tröskelvärde som kan detekteras med någon annan icke-laboratoriemetod. Med AC-systemet igång och fullt trycksatt:

• Flytta detektorsonden långsamt runt kontaktens hela omkrets på ett avstånd av 5–10 mm från ytan.
• Kontrollera under kontakten — kylmedelsångor är tätare än luft och kommer att samlas i den lägsta punkten nära läckagekällan.
• Ett ljudlarm eller blinkande lysdiod indikerar närvaro av kylmedel. Bekräfta alarm triggers at the connector body itself , inte från en närliggande koppling eller slangkoppling, innan man drar slutsatsen att anslutningen är källan.

UV-fluorescerande färgämnesinspektion

Många AC-system för bilar är förladdade med UV-fluorescerande färgämne, eller färgämnet kan injiceras med en färginjektorsats. Under en UV-lampa (svart ljus) fluorescerar läckt färgämne ljust gulgrönt, vilket exakt markerar läckageplatsen på anslutningsytan. Denna metod är särskilt användbar för bekräftar vilken specifik punkt på en kontakt som läcker — O-ringssätet, kroppssömmen eller låsklämman.

Mätrörstryckobservation

Anslut en grenrörsmätare till serviceportarna och registrera systemtrycken med motorn avstängd och systemet vid omgivningstemperatur. Som en allmän referens för ett korrekt fungerande R-134a-system på 21°C omgivningstemperatur , bör det statiska trycket vara ungefär 5–6 bar på både hög och låg sida . Om det observerade trycket är avsevärt under detta och systemet inte nyligen har fått service, indikeras köldmedieförlust genom en läckande anslutning eller någon annanstans i systemet. Övervaka mätaren för 5–10 minuter — en fallande tryckavläsning bekräftar ett aktivt läckage.

Testa kontaktinkoppling och frigöringsfunktion

En kontakt som är fysiskt intakt men inte kopplas in eller släpper korrekt kommer antingen att misslyckas med att hålla trycket eller skapa svårigheter under service. Testa inkopplings- och frigöringsfunktionen först efter att systemet har gjorts säkert trycklöst och kylmediet återvunnits.

1. Testa engagemang — tryck in hanbeslaget i honkroppen tills du känner eller hör ett tydligt klick från låsklämman. Klicket måste vara positivt och tydligt. Ett mjukt, otydligt ingrepp indikerar att klämman inte sitter i sitt spår, vilket betyder att kontakten inte kommer att hålla systemtrycket på ett tillförlitligt sätt.
2. Bekräfta fullt sittande — efter ingrepp, kontrollera visuellt att hanbeslaget ligger i jämnhöjd med eller något försänkt i den kvinnliga kroppsytan. Alla synliga mellanrum mellan de två matchande ytorna indikerar ofullständig insättning.
3. Testa axiell retention — applicera en fast handdragkraft axiellt på båda sidor av den anslutna beslaget. Ingen separation eller rörelse bör ske medan klämman är inkopplad. Rörelse indikerar sliten låsgeometri.
4. Testversion — använd frigöringsverktyget eller tryck ned frigöringsflikarna som utformats för den specifika kontakttypen. Kontakten ska lossa smidigt och helt med måttlig handkraft. Överdriven kraft som krävs för att frigöra kan indikera en svullen O-ring, förorening eller en deformerad kroppsborrning.
5. Inspektera O-ringen efter demontering — en gång separerad, undersök O-ringen på hankopplingen för härdning, sprickbildning, platta fläckar eller extruderingsskador. En frisk O-ring ska vara smidig, jämnt rund och fri från ytdefekter . Byt ut alla O-ringar som inte klarar denna inspektion före återmontering.

Diagnostisk sammanfattning: Symtom, troliga orsaker och åtgärder

När ska man byta ut en AC-snabbkontakt istället för att utföra service

Vissa anslutningsfel kan lösas genom att byta ut O-ringen och sätta tillbaka beslaget. Andra kräver byte av hela kontakten. Byt ut hela kontaktenheten – inte bara O-ringen – under följande förhållanden:

• Eventuell spricka i kontaktkroppen — spruckna plast- eller metallkroppar kan inte hålla köldmedietrycket säkert och måste bytas ut omedelbart.
• Slitet eller deformerat låsspår — om klämman inte längre snäpper fast eller hanbeslaget rör sig axiellt när det är låst, är kroppsgeometrin bortom funktionsgränserna.
• Fortsatt läckage efter byte av O-ring — om en ny korrekt dimensionerad O-ring fortfarande läcker, är tätningsytan inuti anslutningshålet skadad eller korroderad och kommer inte att täta mot någon O-ring.
• Anslutningsålder över 10 år eller 150 000 km — Plastkopplingskroppar och inre ventilfjädrar försämras med tiden oavsett synligt tillstånd. I fordon med hög körsträcka är proaktivt utbyte under större AC-service (byte av kompressor eller förångare) ett kostnadseffektivt förebyggande underhåll.

Installera alltid nya O-ringar smorda med ren, systemkompatibel PAG- eller POE-olja när du sätter ihop en AC-snabbkoppling. Återanvänd aldrig en O-ring som har varit under systemtryck , även om den verkar oskadad — kompressionsuppsättning från tidigare sittplatser betyder att den inte tätar lika tillförlitligt som en ny ring.
