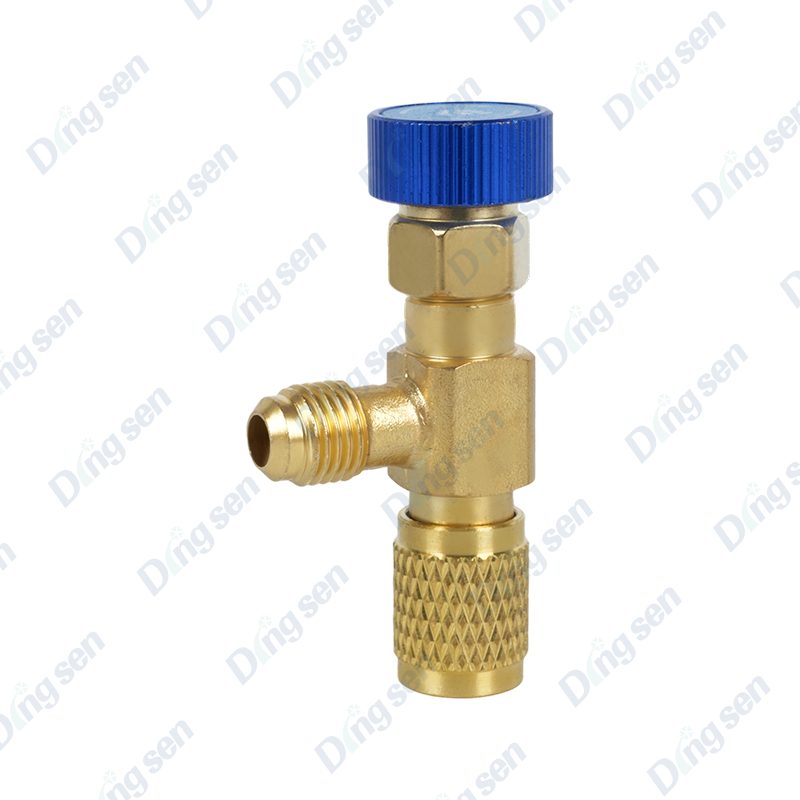

Vad är en snabbkoppling för billuftkonditionering?

A snabbkoppling för billuftkonditionering är en specialiserad kopplingsanellerdning som möjliggör snabb, verktygsfri och läckagefri anslutning mellan ett fordons luftkonditioneringskylmedelsledningar och extern serviceutrustning såsom manometeruppsättningar, kylmedelsåtervinningsmaskiner, vakuumpumpar och laddningsstationer. Istället för att använda gängade beslag som kräver skiftnycklar och flera varv för att säkra, låses en snabbkoppling på serviceporten med en enda tryck-och-klick-åtgärd, tätar omedelbart och släpper lika snabbt när spaken eller kragen aktiveras. Dessa kopplingar är en viktig komponent i alla professionella A/C-serviceverktyg för bilar, vilket möjliggör effektiv påfyllning av kylmedel, systemtrycktestning, läckagedetektering och återvinning av kylmedel utan risk för utsläpp av köldmedium eller fuktkontamination.

Varför snabbkopplingar används i bilars luftkonditioneringssystem

Luftkonditioneringssystem för fordon fungerar som slutna, trycksatta kretsar. Varje anslutning eller frånkoppling av serviceutrustning medför en risk för förlust av köldmedium, luftinträngning och fuktförorening - allt detta minskar systemets prestanda eller orsakar kompressorskador. Snabbkopplingar löser denna utmaning direkt genom att införliva interna ventilmekanismer som håller båda sidor av anslutningen tätade tills kopplingen är helt inkopplad.

De praktiska fördelarna jämfört med äldre gängade servicekopplingar är betydande:

• Hastighet : Anslutning och frånkoppling tar sekunder snarare än minuter, vilket minskar serviceperioden per fordon.
• Minimal förlust av köldmedium : Den självtätande ventilkonstruktionen förhindrar att köldmedium läcker ut under till- och frånkopplingsoperationer.
• Inga verktyg krävs : Eliminerar behovet av skiftnycklar eller skiftnycklar vid serviceporten, vilket minskar risken för portskador.
• Förarens säkerhet : Förseglade anslutningar skyddar tekniker från direktkontakt med köldmedium, vilket kan orsaka köldskador och ögonskador.
• Regelefterlevnad : Många miljöbestämmelser kräver nu återvinning av köldmedium under service; snabbkopplingar gör återställningsutrustning enklare och snabbare att fästa, vilket stöder efterlevnad.

Hur en bil A/C Quick Connector fungerar

Funktionsprincipen för en snabbkoppling är baserad på en tryck för att ansluta, dra/spak för att släppa mekanism kombinerad med dubbla interna backventiler. Att förstå denna mekanism hjälper tekniker att använda kontakterna korrekt och undvika vanliga misstag.

Anslutningssekvens

1. Identifiera rätt serviceport : Sidoporten för lågt tryck (sug) och sidoporten för högt tryck (utloppet) har olika storlekar för att förhindra korskoppling. Portar på låga sidor är större i diameter än portar på hög sida.
2. Rikta in kontakten : Skjut snabbkopplingen över serviceportkopplingen och se till att den är rakt orienterad för att undvika korsgängning eller spänning.
3. Tryck för att koppla in : Tryck anslutningsstommen bestämt framåt tills ett hörbart klick hörs eller känns. Detta klick signalerar att låsringen eller hylsan har snäppt in i spåret på serviceporten.
4. Ventilöppning : När anslutningen sitter helt, trycker den interna stiftet eller ställdonet upp Schrader-ventilen (serviceportventil) och öppnar samtidigt anslutningens egen interna ventil, vilket låter köldmediet strömma igenom.
5. Verifiera sittplatser : Ett lätt ryck i anslutningsstommen bekräftar att den är låst. En korrekt sittande kontakt kommer inte att dra loss utan att aktivera frigöringsmekanismen.

Frånkopplingssekvens

1. Stäng serviceventilen på grenrörsmätaren eller laddstationen för att isolera slangen från systemet innan du kopplar bort den.
2. Aktivera utlösningen : Tryck på frigöringsknappen, skjut frigöringskragen eller tryck på spaken (beroende på kontaktens design) för att dra tillbaka låshylsan.
3. Dra dig tillbaka : När anslutningen dras ut stängs de interna ventilerna på både anslutningen och serviceporten samtidigt, vilket fångar in köldmedium i systemet och förhindrar att det läcker ut i atmosfären.
4. Inspektera och lock : Sätt tillbaka dammskyddet på serviceporten omedelbart efter frånkoppling för att skydda mot kontaminering.

Typer av bil A/C snabbkopplingar

Snabbkopplingar för A/C-service i bilar tillverkas i flera konfigurationer för att matcha olika systemdesigner, köldmedietyper och serviceutrustningsgränssnitt. Att välja rätt typ är avgörande för kompatibilitet och säkerhet.

Efter köldmedietyp och portstorlek

Köldmediet som används i fordonet bestämmer portstorleken och anslutningsspecifikationen. Att använda fel kontakttyp förhindras fysiskt av storleksskillnaden i de flesta fall, men att känna till systemtypen innan service är viktigt:

• R-134a-system : De allra flesta fordon som byggdes mellan tidigt 1990-tal och mitten av 2010-talet använder R-134a köldmedium. Serviceportar på låga sidan använder en 1/4-tums SAE snabbkoppling montering; höga portar använder en 16 mm (eller 3/8-tums SAE) snabbkoppling .
• R-1234yf-system : Nyare fordon (vanligtvis 2017 och framåt på många marknader) använder R-1234yf, ett låg-GWP-köldmedium. Serviceportar använder en egenutvecklad snabbkopplingsdesign dvs inte kompatibel med R-134a-kontakter , se till att köldmedietyper inte kan korskontamineras.
• R-12 äldre system : Äldre fordon som använder R-12 (fasas ut enligt Montrealprotokollet) har olika, större gängade portar. Eftermonteringsadaptrar finns tillgängliga för att tillåta moderna snabbkopplingar att serva dessa system efter konvertering.
• CO2 (R-744) system : CO2 A/C-system, som dyker upp i el- och hybridfordon, arbetar vid tryck upp till 130 bar (1 885 psi) — mycket högre än konventionella system — och kräver specialbyggda högtryckssnabbkopplingar som är klassade för dessa extrema förhållanden.

Genom frisättningsmekanism

• Tryckknappsutlösning : En sidomonterad knapp trycker ned en hållarstift, vilket gör att kontakten kan dras loss. Enkelt och snabbt, vanligt på vanliga serviceslangändar.
• Frigöring för glidkrage : En hylsa runt kopplingsstommen skjuts tillbaka mot slangen för att frigöra låshylsan. Ger ett säkert grepp och är resistent mot oavsiktlig utlösning.
• Spakmanövrerad utlösning : Ett handtag eller spak på sidan av kopplingen stänger samtidigt den interna ventilen och släpper låset, vilket gör frånkopplingen till en enhandsmanövrering. Föredraget för användning i högfrekvent produktionslinje.
• Kopplingsliknande (tvådelad) : En manlig och kvinnlig halva som knäpper ihop. Honhalvan kan vara permanent monterad på serviceslangen; hanhalvan ansluts till en adapter på fordonsporten. Vanligt i konfigurationer av kylmedelsåtervinningsstationer.

Genom tjänsteapplikation

• Lågsidiga (sug) kontakter : Anslut till lågtrycksserviceporten, som vanligtvis används för vakuumtestning, påfyllning av kylmedel och övervakning av lågtryck.
• Högsida (urladdning) kontakter : Anslut till högtrycksporten för högtrycksavläsning och kylmedelsåtervinning. Måste klassificeras för tryck vanligtvis upp till 500 psi (34 bar) för konventionella köldmedier.
• Anslutningssatser med dubbla portar : Säljs som matchade par för låg- och högsida, färgkodad blå (låg sida) och röd (hög sida) för att förhindra korskoppling.

Viktiga specifikationer att förstå

När du väljer eller utvärderar en snabbkoppling för A/C-service för bilar, definierar följande tekniska parametrar lämplighet och säkerhet:

Material och konstruktion: Vad gör en kvalitetskoppling

Tillförlitligheten hos en snabbkoppling under de tuffa förhållanden som råder vid A/C-service i bilar – höga tryck, extrema temperaturer, kemisk exponering och frekvent användning – beror helt på materialval och precisionstillverkning.

Kaross och husmaterial

Snabbkopplingar av hög kvalitet mässing eller smidd aluminiumlegering kroppar som är precisionsbearbetade för snäva toleranser. Mässing erbjuder utmärkt korrosionsbeständighet mot kylmedelsoljor och fukt; aluminium är att föredra där viktminskning är viktig. Rostfritt stål används för applikationer som kräver högsta korrosionsbeständighet eller för CO2 (R-744) högtryckssystem. Krom- eller nickelplätering används ofta för att förbättra ytans hållbarhet och förhindra galvanisk korrosion när kontakten kommer i kontakt med olika metaller på fordonets serviceport.

Tätnings- och O-ringsmaterial

De interna tätningarna är de mest kritiska komponenterna för att bestämma långtidsläckageprestanda. Olika köldmedier och kompressoroljor kräver olika tätningsmaterial:

• NBR (Nitril Butadien Rubber) : Det traditionella tätningsmaterialet för R-12 och äldre mineraloljesystem. Rekommenderas inte för PAG-oljekompatibilitet.
• HNBR (Hydrogenated NBR) : Det mest använda tätningsmaterialet i moderna A/C-anslutningar för bilar. Utmärkt kompatibilitet med R-134a och PAG kompressoroljor, med ett arbetsområde på -40°C till 150°C .
• EPDM : Används för R-1234yf-system och vissa vattenbaserade eller CO2-system. Kemiskt resistent mot ett bredare utbud av köldmedier men inte kompatibel med mineralolja.
• PTFE (polytetrafluoretylen) : Används för reservringar och ventilsäten i avancerade kopplingar. Praktiskt taget kemiskt inert och ger en tätningsyta med mycket låg friktion.

Precisionsbearbetning och lufttäthetstestning

Snabbkopplingar av professionell kvalitet genomgår precisions CNC-bearbetning för att säkerställa att passande ytor, låsspår och ventilsäten är dimensionellt noggranna inom toleranser av ±0,01 mm till ±0,05 mm . Efter montering utsätts varje anslutningsdon för lufttäthetstestning - vanligtvis heliumläckagedetektion eller kvävetryckhållningstestning - för att verifiera att den monterade enheten uppfyller den specificerade läckagehastigheten innan den lämnar fabriken. Detta kvalitetssteg är det som skiljer en kontakt som kommer att täta pålitligt efter tusentals servicecykler från en som börjar läcka i förtid.

Vanliga applikationer i bilar A/C Service

Snabbkopplingar används i hela utbudet av underhålls- och reparationsuppgifter för billuftkonditionering. Att förstå vilka operationer som kräver vilken kontakttyp hjälper tekniker att utrusta sig på rätt sätt.

Köldmedieladdning och påfyllning

När ett A/C-system har förlorat köldmedium på grund av en långsam läcka eller rutinunderhåll, måste systemet laddas till tillverkarens specificerade vikt (vanligtvis 400 g till 900 g köldmedium beroende på fordonets storlek). En snabbkoppling på serviceporten på lågsidan ansluter laddningsslangen från en kylmedelscylinder eller laddningsstation till systemet. Den självtätande ventilen säkerställer att ingen luft kommer in i systemet och att inget köldmedium rinner ut vid in- och urkoppling.

Systemtrycktestning och läckagedetektering

Både högsidan och lågsidans snabbkopplingar är fästa samtidigt för att ansluta grenrörsmätarsatsen. Mätarna visar systemtryck i realtid som gör att teknikern kan diagnostisera problem som överladdning, underladdning, kompressorfel eller blockeringar i systemet. För läckagetestning införs ibland kväve genom serviceportarna vid ett tryck på 150 till 200 psi (10 till 14 bar) för att lokalisera läckor innan du fyller på med köldmedium.

Vakuum evakuering

Innan någon kylmedelsladdning införs i ett system som har öppnats för reparation, måste systemet evakueras med en vakuumpump för att avlägsna all luft och fukt. Snabbkopplingar på båda serviceportarna ansluter vakuumpumpen till systemet. Utrymningsprocessen drar vanligtvis systemet ner till 500 mikron (0,5 Torr) eller lägre , en nivå vid vilken kvarvarande fukt kokar bort vid omgivningstemperatur.

Återvinning av kylmedel

Miljöbestämmelser i de flesta länder kräver att köldmediet återvinns före reparation av luftkonditioneringssystem som innebär att köldmediekretsen öppnas. Återvinningsmaskiner ansluts via snabbkopplingar på båda serviceportarna och extraherar köldmediet i en certifierad återvinningscylinder. Snabbkopplingar minimerar köldmediet som förloras till atmosfären under anslutnings- och frånkopplingsoperationerna, vilket stöder miljöefterlevnad.

Kompressor oljeinsprutning

Efter större reparationer såsom byte av kompressor eller systemspolning, korrekt mängd kompressorsmörjolja (vanligtvis PAG-olja för R-134a-system or POE-olja för R-1234yf-system ) måste återinföras. Specialiserade snabbkopplingsadaptrar gör att oljeinjektorer kan anslutas till serviceportarna utan att öppna systemet mot atmosfären.

Kompatibilitet: Matcha kontakten med fordonet

En av de viktigaste praktiska aspekterna av att arbeta med bil A/C snabbkopplingar är att säkerställa kompatibilitet mellan kontakten och fordonets serviceportdesign. Även om standardiseringen har förbättrats under decennierna, finns det fortfarande betydande skillnader mellan fordonsmärken, årsmodeller och köldmediesystem.

Korrekt användning, underhåll och förvaring

Även snabbkopplingen av högsta kvalitet kommer att gå sönder i förtid om den används felaktigt eller inte underhålls. Att följa dessa bästa praxis förlänger livslängden och säkerställer konsekvent tätningsprestanda.

Under användning

• Kontrollera alltid köldmedietyp innan du ansluter. Att ansluta en R-134a-kontakt till en R-1234yf-port förhindras fysiskt av skillnader i portstorlekar, men att använda felaktiga adaptrar för att tvinga fram en anslutning kan korskontaminera köldmediet.
• Överskrid inte det nominella arbetstrycket . Försök att använda en lågsidakontakt på högtryckssidan kan orsaka katastrofala fel på låsmekanismen.
• Koppla aldrig bort under tryck utan att först stänga grenrörsventilen och avlasta ledningstrycket genom korrekt återvinningsprocedur. Tvingad frånkoppling under högt tryck riskerar skador och köldmedieutsläpp.
• Inspektera O-ringarna före varje användning . En sprucken, deformerad eller tillplattad O-ring ska bytas ut omedelbart. Ersättningssatser för O-ringar för de flesta standardkontakter är allmänt tillgängliga.

Rengöring och förvaring

• Efter varje användning, torka av anslutningsstommen och portens kontaktytor med en ren, torr trasa för att ta bort oljerester och smuts.
• Applicera en liten mängd kylmedelsolja på O-ringarna med jämna mellanrum för att hålla dem böjliga och förhindra att de torkar ut och spricker.
• Förvara kopplingar med dammskydd på plats över portkontaktänden för att förhindra kontaminering av ventilen och tätningsytor.
• Förvara i en torr miljö med måttlig temperatur. Långvarig förvaring vid temperaturer över 60°C kan bryta ned O-ringselastomerer.
• Byt ut alla kontakter som har tappats från höjden eller som visar tecken på stötskador på låsmekanismen, även om inga synliga skador är synliga.

Tecken på att en snabbkoppling behöver bytas ut

Att upptäcka tidiga tecken på slitage eller skada på kontakten förhindrar förlust av köldmedier, kontaminering och potentiella säkerhetsincidenter under servicearbete:

• Svårt att engagera eller släppa : En kontakt som är svår att trycka på eller släppa kan ha en sliten låshylsa, böjda låsstift eller en deformerad kropp.
• Synliga köldmedieoljarester runt skarven : Oljespårning är ett av de första tecknen på en gråtande tätning, även innan en mätbar tryckförlust inträffar.
• Underlåtenhet att hålla ett vakuum : Om grenrörsmätaren visar att vakuumet avtar snabbare än förväntat under evakueringen, kan kontaktdonets tätningar tillåta luftinträngning.
• Spruckna eller extruderade O-ringar : Synliga vid inspektion före användning, dessa måste bytas ut innan kontakten tas i bruk igen.
• Korrosion eller gropbildning på kroppen : Ytkorrosion kan indikera intern korrosion av ventilkomponenter, vilket äventyrar både tätning och strukturell integritet.
