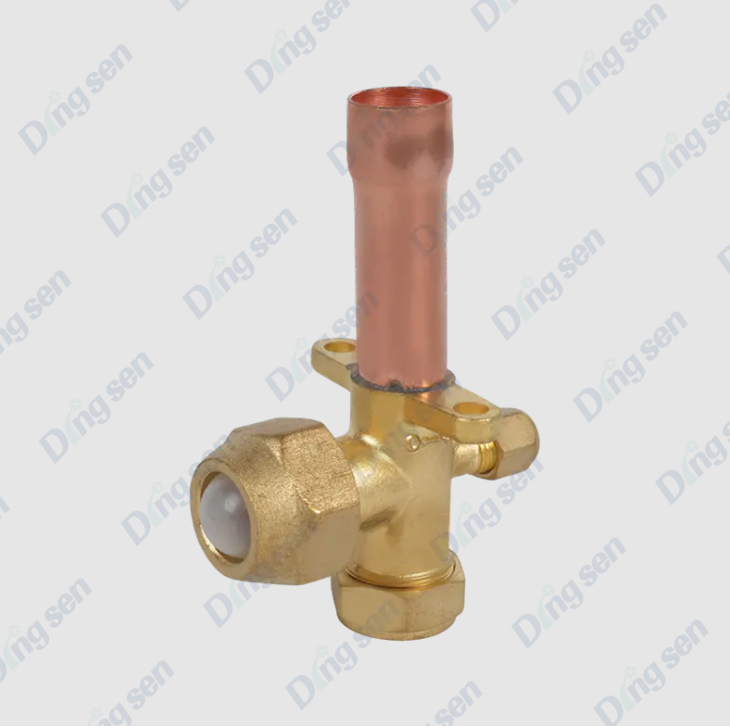

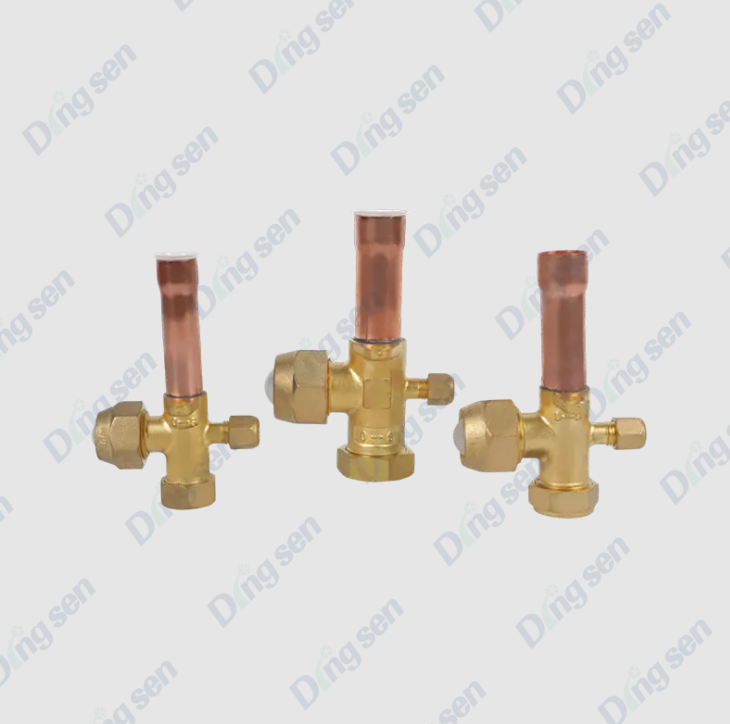

Vad är en trevägsventil för luftkonditionering?

An luftkonditionering trevägsventil , även känd som en trevägs växlingsventil eller trevägsfördelningsventil, är en viktig kontrollkomponent i ett luftkonditioneringssystem. Den används för att ändra flödesriktningen för köldmediet eller kylt/varmvatten i rörledningarna, för att realisera systemets funktioner för kylning, uppvärmning eller distribution av kylt/varmvatten.

En trevägsventil består vanligtvis av en ventilkropp, en ventilkärna och ett manöverdon. Baserat på vätskebanan kan den delas in i rak-genom-typ och proportionell distributionstyp. I modern central luftkonditionering, fläktkonvektorer och golvvärmesystem används ofta trevägsventiler i kombination med elektriska ställdon eller termostater för att uppnå automatisk styrning och energibesparande hantering.

Vad är arbetsprincipen för en luftkonditionering trevägsventil ?

An luftkonditionering trevägsventil , även känd som en trevägsfördelningsventil eller trevägs omkastningsventil, används huvudsakligen för att reglera flödesriktningen för köldmediet eller kylt/varmt vatten i ett luftkonditioneringssystem, för att förverkliga växlingen mellan kyl- och värmefunktioner eller distribution av kylt/varmvatten. Dess arbetsprincip bygger huvudsakligen på rörelsen av ventilkärnan inuti ventilkroppen för att ändra vätskebanan.

1. Strukturell sammansättning

En trevägsventil består huvudsakligen av följande delar:

• Ventilhus: Vanligtvis gjord av koppar, mässing eller rostfritt stål, med tre anslutningsportar: ett inlopp (vanligtvis systeminloppet) och två utlopp (som leder till olika kretsar eller utrustning).


• Ventilkärna: Den rörliga delen inuti ventilkroppen, som kan rotera eller glida, används för att ändra vätskeflödesriktningen.


• Ställdon: Inkluderar en manuell manöverspak eller ett elektriskt/pneumatiskt ställdon, som används för att driva ventilkärnans rörelse för att uppnå byte av flödesriktning.


• Tätningar: Såsom gummiringar eller polytetrafluoretylen (PTFE) tätningar, som säkerställer att ventilen inte läcker under drift.



2. Driftlägen

Trevägsventiler kan delas in i manuella och elektriska typer baserat på deras kontrollmetod, med små skillnader i driftsprinciper:

(1) Manuell trevägsventil

Genom att vrida handtaget ändras ventilkärnan, vilket gör att vätskan i inloppsröret kan strömma till ett av de två utloppen eller fördelas proportionellt.

Ventilkärnan har vanligtvis två grundläggande strukturer:

• Ventilkärna av L-typ: Växlar vätskan till ett enda utlopp, vilket uppnår en "på/av"- eller omkopplingsfunktion.


• Ventilkärna av T-typ: Tillåter samtidigt flöde genom båda utloppen, fördelar flödet enligt ett visst förhållande.



(2) Elektrisk trevägsventil

Ventilkärnan drivs av ett elektriskt ställdon och kan ta emot temperaturkontrollsignaler eller kontrollkommandon för att uppnå automatisk justering.

Ställdonet roterar ventilkärnan och ändrar vätskeflödesriktningen eller fördelningsförhållandet.

Den kan kopplas till ett temperaturkontrollsystem för att uppnå lastreglering eller energibesparande kontroll.

3. Vätskedistributionsprincip

Omkoppling rakt igenom (ventilkärna av L-typ): När ventilkärnan roterar till en viss vinkel kan vätskan bara strömma från inloppet till det avsedda utloppet, och det andra utloppet är stängt.

Proportionell fördelning (T-typ ventilkärna): Ventilkärnans rotationsvinkel styr öppningsstorleken för de två utloppen, och uppnår därmed proportionell fördelning av varmt och kallt vatten för att säkerställa stabil systemdrift.

Ventilkärnan bestäms vanligtvis av en termostat, styrenhet eller manuell justering, vilket möjliggör exakt flödesreglering för att uppnå bekväm temperaturkontroll och energibesparingar.

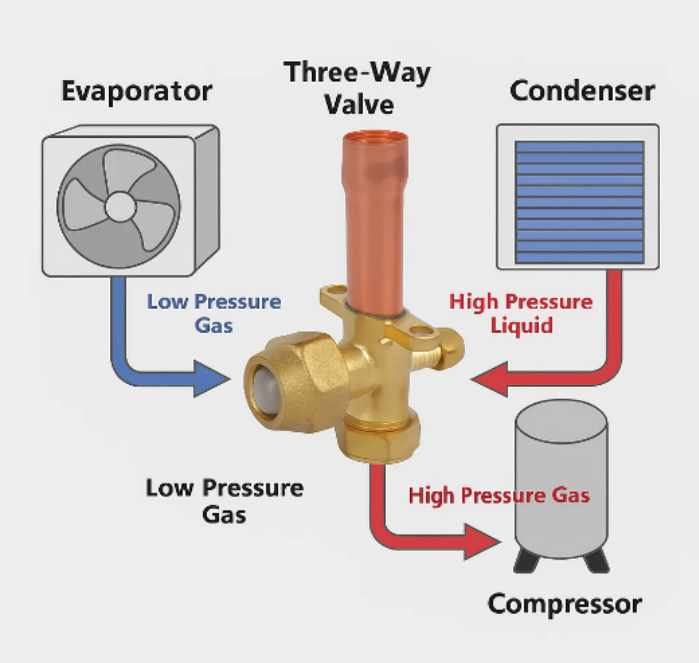

4. Driftdiagram

När systemet behöver värmas roterar ventilkärnan för att öppna utlopp A och stänga utlopp B, vilket låter varmt vatten eller varmt köldmedium flöda till värmeutrustningen.

När systemet behöver kylas roterar ventilkärnan för att öppna utlopp B och stänga utlopp A, vilket låter kallt vatten eller kallt köldmedium flöda till kylutrustningen.

I vissa tillämpningar för proportionell distribution kan ventilkärnan delvis öppna utlopp A och B för att uppnå varm- och kallvattenblandning eller flödesfördelning.

5. Funktioner och fördelar

Flexibel kontroll: Flödesriktningen kan justeras manuellt eller automatiskt för att anpassas till olika belastningskrav.

Energieffektivitet: Exakt flödeskontroll genom proportionell fördelning minskar energislöseri.

Enkel installation: Kompakt struktur, kan anslutas direkt till luftkonditioneringssystemets rör.

Systemskydd: Förhindrar återflöde och systempåverkan, vilket säkerställer stabil drift av utrustningen.

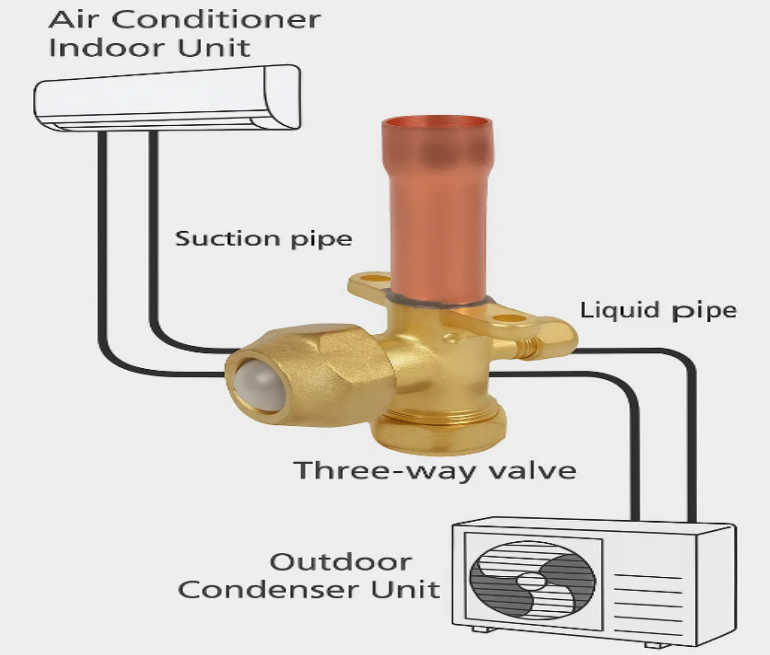

Vilka typer av luftkonditioneringssystem är det luftkonditionering trevägsventils används vanligtvis i?

Trevägsventiler för luftkonditionering används i stor utsträckning i moderna luftkonditioneringssystem, främst för att styra flödesriktningen för köldmediet eller kylt/varmt vatten, för att uppnå kyl-/värmebyte, flödesfördelning och systembelastningsreglering. Deras applikationsegenskaper varierar något beroende på systemtyp.

1. Centrala luftkonditioneringssystem

Tillämpningsscenarier: Vatten- eller luftkonditioneringssystem i stora kommersiella byggnader, kontorsbyggnader, hotell, köpcentra, etc.

Funktioner:

• Reglerar flödet av kylt/varmvatten till olika terminalenheter (som fläktkonvektorer eller luftbehandlingsaggregat).


• Växlar flödet av vatten eller köldmedium under byte av kyl-/värmeläge.


• Fungerar i kombination med termostater eller byggnadsledningssystem (BMS) för att uppnå automatisk styrning och energibesparande drift.



Fördelar: Den kan centralt styra flera terminalenheter, vilket säkerställer systemstabilitet och komfort.

2. Fan Coil Unit (FCU) terminalsystem

Tillämpningsscenarier: Kontor, konferensrum, sjukhusavdelningar, hotellrum, etc.

Funktion:

• Styr flödet av kallt eller varmt vatten in i fläktkonvektorn för att reglera inomhustemperaturen.
• Med ett elektriskt ställdon kan det automatiskt fördela vattenflödet baserat på styrsignaler för rumstemperatur.



Fördelar: Tillåter oberoende temperaturjustering för varje rum eller område, vilket förbättrar komforten och energieffektiviteten.

3. Golvvärmesystem (Strålande golvvärme)

Tillämpningsscenarier: Bostadshus, villor, offentliga byggnader och andra platser som använder vattenbaserad golvvärme.

Funktion:

• Fördelar varmvatten till golvvärmerör i olika zoner för att uppnå zonuppvärmning.
• I kombination med en termostat möjliggör den automatisk inomhustemperaturreglering.



Fördelar: Uppnår bekväm rumstemperaturkontroll genom exakt varmvattenflödesfördelning samtidigt som du sparar energi.

4. Multi-Split luftkonditioneringssystem (VRF/VRV)

Tillämpningsscenarier: Medelstora till stora kommersiella komplex, kontorsbyggnader och andra platser som kräver multi-split luftkonditioneringssystem.

Funktion:

• Styr flödet av köldmedium till inomhusenheten eller värmeåtervinningsenheten vid växling mellan kyl- och värmeläge.
• Arbetar med systemkontrollern för att uppnå oberoende temperaturkontroll och energibesparande hantering i flera zoner.



Fördelar: Säkerställer effektiv drift av multi-split-system och förbättrar inomhuskomforten.

5. Värmepumpsystem

Tillämpningsscenarier: Bostäder eller kommersiella luft-/markvärmepumpsystem.

Funktion:

• Realiserar växlingen mellan värme- och kyllägen, ändrar flödesriktningen för köldmediet eller vattnet.
• Arbetar med automatiska styrsystem för att förbättra energieffektiviteten.



Fördelar: Uppnår kyl- och värmecirkulation och energibesparande styrning genom trevägsventilomkoppling.

Vad är skillnaderna mellan en elektrisk trevägsventil och en manuell trevägsventil?

Trevägsventiler för luftkonditionering kan delas in i manuella trevägsventiler och elektriska trevägsventiler baserat på deras styrmetod. De skiljer sig markant i drift, applikationsscenarier och systemprestanda.

1. Funktioner hos en manuell trevägsventil

Enkel struktur: Består vanligtvis av en ventilkropp och ett handtag, utan elektriska komponenter.

Flexibel drift: Lämplig för små system eller scenarier där frekvent växling inte krävs.

Låg kostnad och enkelt underhåll: Kräver ingen strömförsörjning eller kontrollsignal, vilket resulterar i hög tillförlitlighet.

Begränsningar: Kan inte uppnå fjärrkontroll eller automatiserad justering; justeringsnoggrannheten påverkas av mänsklig inblandning.

2. Funktioner hos en elektrisk trevägsventil

Automatiserad styrning: Drivs av ett elektriskt ställdon och kan ta emot signaler från en termostat eller systemkontroll.

Högprecisionsjustering: Kan uppnå 0-100 % proportionell flödesfördelning, anpassad till belastningsförändringar.

Energibesparing och hög effektivitet: I kombination med ett intelligent styrsystem kan det justera vattenflödet eller kylmedelsflödesriktningen efter faktiska behov, vilket minskar energiförbrukningen.

Installation och underhåll: Kräver strömförsörjning och regelbunden inspektion av ställdonet; underhåll är mer komplext än manuella ventiler.

Breda applikationer: Lämplig för centrala luftkonditioneringssystem, fläktkonvektorer, multi-split-system, golvvärmesystem och andra scenarier som kräver automatisk justering.

Vilka parametrar bör beaktas när man väljer en trevägsventil?

1. Ventilens nominella diameter: Ventilens nominella diameter är den mest grundläggande parametern vid val av trevägsventil, eftersom den bestämmer matchningen mellan ventilen och rörledningen. En för liten diameter kommer att resultera i överdrivet flödesmotstånd, vilket påverkar systemtrycket och terminalutrustningens vattentillförsel eller kylkapacitet; en diameter som är för stor kommer att öka kostnaden och utrymmet, och kan leda till felaktig flödesreglering. I allmänhet bör den lämpliga ventilens nominella diameter väljas baserat på systemets designflödeshastighet och rördiameter för att säkerställa smidig systemdrift.

2. Flödesegenskaper och CV-värde: Flödeskapaciteten hos en trevägsventil uttrycks vanligtvis av dess Cv-värde, vilket är flödet per tryckenhet. Korrekt val av Cv-värdet säkerställer att ventilöppningen matchar systemets flödeshastighet, vilket ger exakt kontroll. För proportionella reglerventiler (t.ex. ventiler av T-typ) bör flödeskurvan vara så stabil som möjligt för att säkerställa jämn fördelning av varmt och kallt vatten eller köldmedium, för att undvika temperaturfluktuationer eller instabilitet i systemet.

3. Ventilmaterial: Ventilmaterialet påverkar direkt dess korrosionsbeständighet, tryckmotstånd och livslängd. Vanliga ventilhusmaterial inkluderar koppar, mässing, rostfritt stål och plast (som PVC eller PP). Koppar- eller mässingsventiler används vanligtvis i vattensystem, medan ventiler i rostfritt stål är lämpliga för system med höga krav på korrosionsbeständighet eller kemiska medier. Plastventiler är lämpliga för lågtemperatur- eller småvattensystem. Materialvalet bör baseras på en rimlig överensstämmelse mellan mediatyp, temperatur och systemkrav.

4. Tryckklass: Tryckklassificeringen för en trevägsventil avser det maximala arbetstryck som ventilen tål. När du väljer, se till att ventilens nominella tryck är högre än systemets maximala arbetstryck för att undvika läckage eller skador. I högtryckskylsystem eller industriella luftkonditioneringssystem bör högtrycksventiler väljas för att säkerställa långsiktig säker drift.

5. Kontrollmetod: Trevägsventiler kan styras manuellt eller elektriskt. Manuella ventiler är lämpliga för små system eller scenarier där frekventa justeringar inte krävs; de är enkla att använda och låga i kostnad. Elektriska ventiler, drivna av ett ställdon, möjliggör fjärrkontroll och automatisk justering. De är lämpliga för central luftkonditionering, fläktkonvektorer, multi-split-system och golvvärmesystem, och kan användas med termostater eller byggnadsledningssystem för att förbättra systemets komfort och energieffektivitet.

Försiktighetsåtgärder för installation av trevägsventiler

1. Bekräfta ventilmodell och specifikationer: Före installation, verifiera noggrant att trevägsventilens modell, diameter, ventilkärntyp, material och styrmetod matchar systemdesignkraven. Felaktiga modeller eller diametrar kan resultera i otillräckligt flöde, ökat systemtrycksförlust eller misslyckande med att uppnå önskad flödesriktning.

2. Kontrollera ventilens integritet: Innan installationen, kontrollera ventilen för repor, sprickor, skadade tätningar eller ventilkärna som har fastnat under transport. Byt ut eller reparera eventuella avvikelser omedelbart för att förhindra läckor eller fel under systemets drift.

3. Håll rörledningarna rena: Före installation, rengör rören från svetsslagg, föroreningar, olja etc. för att förhindra att främmande föremål kommer in i ventilen och orsakar att ventilkärnan fastnar eller dålig tätning. För kall- eller varmvattensystem bör rören rengöras före ventilinstallation.

4. Markeringar för installationsriktning och flödesriktning: Trevägsventiler har vanligtvis tydliga flödesriktningsmarkeringar (pilar eller "A/B" utloppsmarkeringar). Under installationen måste ventilen installeras korrekt enligt den designade flödesriktningen. Felaktig installationsriktning kan göra att ventilerna inte fungerar, misslyckas med att byta eller fördela flödet korrekt, och till och med skada ventilkärnan och tätningarna.

5. Säkerställ ventilens koaxialitet med rörledningen: Under installationen, se till att ventilens axel är i linje med rörledningen för att undvika ojämn belastning på ventilhuset. Felinriktning eller forcerad anslutning kan skada ventiltätningar, orsaka att ventilkärnan fastnar eller läcka vid gränssnittet.

6. Gränssnittstätning och åtdragning: Gängade gränssnitt: Använd tätningstejp eller tätningsmedel för att undvika överdragning och orsaka deformation av ventilhuset. Flänsade gränssnitt: Dra åt bultarna jämnt för att förhindra stresskoncentration och läckage. Svetsade gränssnitt: Var uppmärksam på svetstemperatur och plats för att förhindra att svetsslagg kommer in i ventilen.

7. Undvik direkt stress eller vibrationer: Efter installationen, undvik direkt applicering av rörledningsspänning eller vibration på ventilhuset. Använd stöd eller rörledningsfästen för att minska stressen och förlänga ventilens livslängd.

8. Elektriska anslutningar för elektriska trevägsventiler: För elektriska trevägsventiler ska ledningarna anslutas korrekt enligt bruksanvisningen, vilket säkerställer god styrsignal, matningsspänning och jordning. Efter installationen, kontrollera ställdonets funktion för att säkerställa att den fungerar korrekt, undvik ledningsfel som kan förhindra att ventilen justeras automatiskt.

9. Installationsplats och underhållsutrymme: Trevägsventilen bör installeras på en plats som underlättar drift, inspektion och underhåll. Se till att ventilskaftet eller ställdonet kan arbeta fritt och lämna tillräckligt med utrymme för framtida underhåll eller byte.

10. Systemdriftsättning efter installation: Efter installation, utför en manuell eller elektrisk testkörning på ventilen för att kontrollera dess omkoppling, flödesfördelning och tätningsprestanda. Om några avvikelser upptäcks, justera eller byt ut ventilen omedelbart för att säkerställa säker och stabil drift efter systemstart.

Den luftkonditionering trevägsventil är en viktig styrkomponent i luftkonditioneringssystem, som främst används för att reglera flödet av köldmedium eller kylt/varmvatten, för att uppnå växling mellan kyla och värme, och för att distribuera kylt/varmt vatten. Den ändrar vätskebanan genom rörelsen av ventilkärnan och kan manövreras manuellt eller automatiskt med ett elektriskt ställdon. Trevägsventiler används ofta i central luftkonditionering, fläktkonvektorer, golvvärme, multi-split-system och värmepumpsystem, vilket förbättrar systemkomforten, energieffektiviteten och driftsstabiliteten. Korrekt val, korrekt installation och regelbundet underhåll är avgörande för att säkerställa den långsiktiga tillförlitliga driften av trevägsventilen.
